Надземный пешеходный переход на пересечении ул. Чистопольская и пр. Амирхана

/ /

КАТЕГОРИИ

Автомобильные дороги и улицы г. Казани
Платные автомобильные дороги
Развитие дорожно-транспортной сети Республики Татарстан
Транспортные развязки и мосты
Пешеходные переходы
Объекты жилищно-гражданского строительства
Объекты социального и культурного значения
Транспортное планирование и развитие территорий
Моделирование транспортной инфраструктуры и транспортных потоков улично-дорожной сети
Развитие транспортной инфраструктуры к проведению Универсиады 2013 года в г. Казани
Надземный пешеходный переход расположен на пересечении улиц Амирхана и Чистопольская и пересекает ул. Амирхана. Переход запроектирован с учетом архитектурно-планировочных решений микрорайона, а также природно-климатических и ландшафтных особенностей.

Место строительства определено с учетом использования надземного пространства для безопасного передвижения людского потока через автодорогу в местах массового посещения религиозных, культурных, торговых центров и мест проживания.

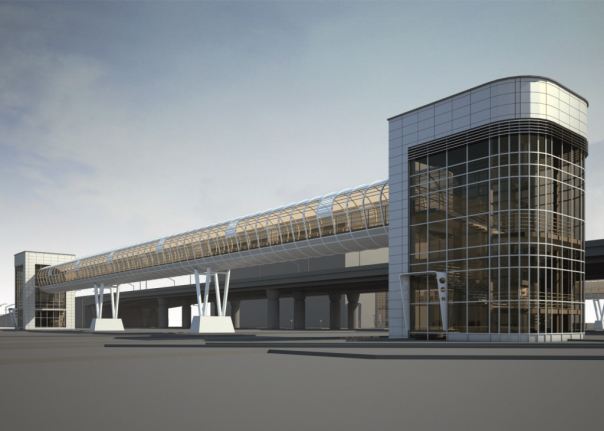

Переход представляет собой металлическую эстакаду, по конструкции – балочно-неразрезная с постоянной высотой пролетного строения; выполнен в стиле «hightech»: состоит из двух остекленных башень, выполненных из светопрозрачного материала, соединенных между собой тоннельным пешеходным переходом.

Башни представляют собой металлические винтовые лестничные клетки, остекленные с помощью алюминиевых конструкций и монолитного поликарбоната, внутри которых помещены лифтовые кабины для маломобильных групп населения. Доступ к лестничным клеткам осуществляется через два дверных проема, расположенных один напротив другого.

Промежуточные опоры пешеходного перехода металлические, выполнены в виде «V» - образных столбчатых опор из 2-х пар металлических труб диаметром 325мм. Остекление тоннельной части выполнено не только над прохожей частью перехода, но и под ней, образуя в поперечном сечении замкнутую овальную форму остекления.

Длина - 70,56м
Ширина - 3,0м
Схема - 22,0+24,3+23,75
